在無線通訊網絡中信號品質是大家最關心的問題之一，它直接關系到下情上報和上令下達的準確性和通暢性。確定無線通訊質量除了收發信機的性能外天線是一個非常關鍵的因素，在整個無線通訊網絡工程中天饋系統一直占有相當比例的預算。從天線理論上講當對講機系統(輸出功率25W)所配用天線增益比B對講機系統高3dB 其實際發射效果與B對講機系統功率輸出50W時相同，也就是說天線增益增加3dB 相當于對講機輸出功率增加一倍，而且由于在信號接收上同樣有信號放大的作用所以實際接收時使用增益比較高的天線對信號接收效果也有明顯的提升，理論上高增益天線可以增加通訊覆蓋范圍，提高弱信號區的通訊質量。天線的性能直接關系到通訊信號的質量。天線根據使用場合的不同可以分為手持臺天線、車載天線、基地天線三大類。
手持對講機天線也就是個人使用手持對講機的天線，常見的有橡膠天線和拉桿天線兩大類。根據天線的形式橡膠天線又有四分之一波長橡膠天線和螺旋橡膠天線。

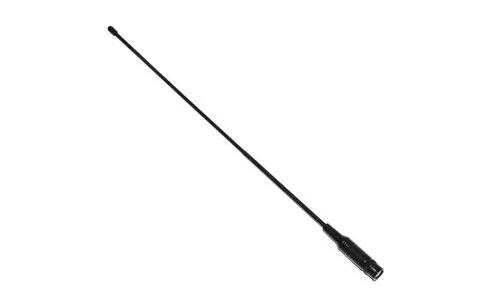

四分之一波長橡膠天線相對一般螺旋天線有效率高的優點，因?yàn)楦鶕?jù)天線原理四分之一波長的導體天線自然諧振，具有較高的輻射效率。這類天線一般輻射體比較細長，如摩托羅拉對講機GP88S、GP3688等標配使用的細長型天線都屬于四分之一波長天線類。一般認為手持對講機天線中四分之一波長天線的實際輻射效率要優于縮短型的螺旋天線。這也是標配摩托羅拉對講機性能出眾，通訊距離相對較遠的的原因之一。
不過這種四分之一波長類型的天線也有它的局限性，與螺旋橡膠天線相比它的長度較長。所謂四分之一波長天線它的天線長度為通訊頻率波長的四分之一(實際制作中還要根據縮短因子修正)，常用的警用通訊頻段160MHz、350MHz、410MHz、460MHz分別波長為1.875米、0.857米、0.7317米、0.652米(用常數300除以頻率數折算出波長)，對于理論四分之一波長天線的長度約為46.875厘米、21.42857厘米、18.29厘米、16.304厘米。由長度可見在160MHz頻段使用四分之一波長形式的手持機橡膠天線顯然是不適合的，所以這種類型天線一般應用于400MHz以上頻段(350MHz也可以應用)。
