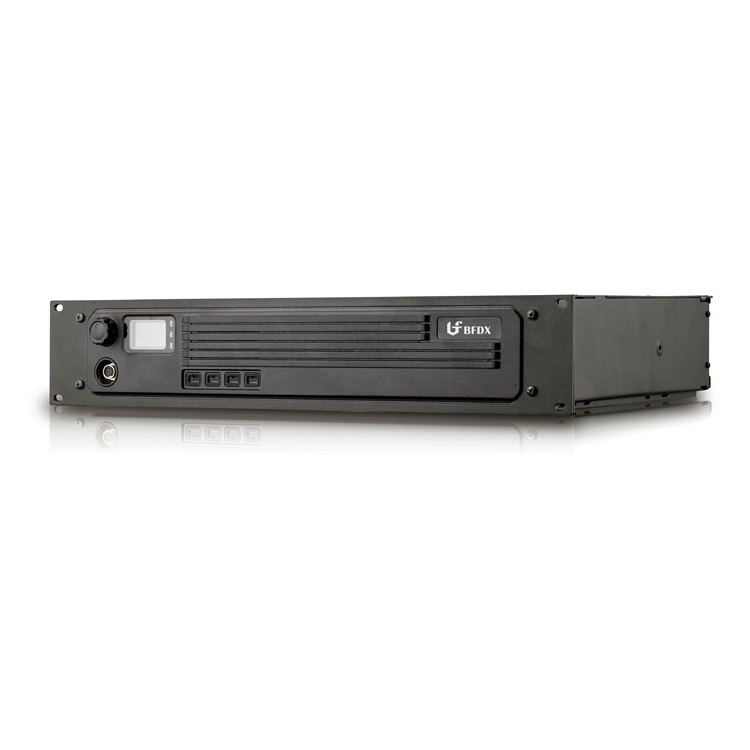

“ 中繼臺 ” 是什么?簡單來講，中繼臺就是一部負責接收并轉發無線電信號的電臺。由于建筑物及地形等的遮擋，在地面上的兩個電臺之間的信可能無法直接互相傳送到，但這兩個電臺卻都能夠和這個中繼臺很好地通聯，于是各個電臺就通過中繼臺的轉發覆蓋到更廣的通聯范圍，達到幫助小功率設備擴大信號的目的。中繼臺的接收與發射半徑覆蓋面大，可以將其所接收到的信號傳輸?shù)剿采w的每一個角落，通過中繼臺的轉發，就可以解決電臺與電臺之間因距離而不能通聯的制約。
一、差頻( OFFSET)
對于一個中繼臺的信號接收和發射，通常需要使用不同的頻率。一個是接收來自電臺在一個頻點的發射信號，即上行頻率。當它收到該信號后，即時在另一個頻點上發射出去，即下行頻率。上行頻率減去下行頻率的差值稱為“差頻”或“頻差”。若差值為負值稱為下差，若為正值稱為上差。我國目前430MHz頻段中繼臺多使用下差，也就是對于個人電臺而言，發射頻率低于接收頻率。以深圳HAM應急臺網中繼站為例:其上行頻率為434.460MHz，下行頻率為439.460MHZ。因此它的頻差為-5MHz，也稱為下差5MHz。
二、亞音( CTCSS)
簡單來講，亞音是疊加在普通無線電收發信號中的一個很低頻率的音頻信號，發射時把這個低頻的不可聽到的信號(因此叫亞音)連續的疊加到頻率上發射，對方只有接到這樣的同樣頻率才接收之，用于抗干擾，或者不聽不是給自己的信號。亞音系統通常是指“連續單音控制靜噪系統( Continuous Tone Coded Sqelch System CTCSS)，分編碼控制)和解碼(被控制)兩部分，通常在中繼臺上使用，用來區分、過濾噪音等。亞音分發射亞音和接收亞音兩種。一般為了能上中繼，都是使用發射亞音，這樣才能打開中繼。而中繼自己采用的就是“接收亞音”，沒有亞音的信號就被排斥了。中繼下來的信號有的不帶亞音但也有帶亞音的。同樣，自己接收時，為了能排斥自己不需要聽的信號，也可以同樣加上接收亞音。這樣，兩個電臺(或幾個電臺)之間也可以使用約定的亞音，用于排除外來干擾信號。盡管說是亞音，但事實上是可以聽到的，尤其是把亞音設置在高限(250Hz附近)，或者接收機的低頻頻響比較好的時候。因此，我們?cè)O(shè)置亞音的時候，都盡量設置的低一些，以免不必要的干擾。設置了CTCSS被控制項目的中繼臺，只響應具有相同亞音的發射臺，對沒有相應亞音的發射臺發射的信號不響應，比如，深圳HAM應急臺網中繼站就設置了88.5Hz的亞音，如果你的電臺不具有亞音編碼功能，就不能打開該中繼臺。另外有一種亞音是DCS( (Digital Coded Squelch)，屬于數字亞音，MOTOROLA稱為DPL，有104個亞音點(DPL少一些)，更先進，是在語音前和發射結束前利用數字編碼的形式發射。這種亞音只能同時發射和接收(即不能設置只發射而不接收的)。 有一個誤區 :發射亞音時，接收方只有設置到亞音接收才能接收。事實上正相反!發射亞音時，接收方設置到“非亞音接收狀態”一定能接收，設置到“亞音接收狀態”時，必須亞音類型一致、同時亞音碼一致才能接收。
三、直發(PTT)
通常電臺是在同一個頻點上發射和接收的，使用者通過PTT鍵來切換電臺的接收、發射狀態，按著按鈕說話發射，松開收聽。在一個頻點上收和發就是所說的“直發”，比如，433.800MHZ、434.800MHz是深圳磨房網常用的業余無線電直發頻點。當然，同一個頻點上，同時只能有一個設備進行發射，其他設備接收，如果同時2個人都在發射，他們的信號就會互相干擾，也就聽不清了。
四、如何設置上中繼站?明白了以上概念后，按照所購買的電臺說書，遵循以下步驟設定即可:
1、選定中繼臺的下行頻率;
2、設置差頻方(上差、下差)和頻差;
3、設置亞音模式及選定亞音頻率;
4、保存以上設置到某一個頻道中。
